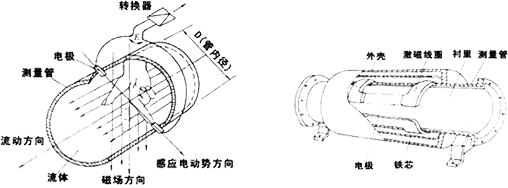

電磁流量計的傳感器是根據法拉第電磁感應定律工作，如圖 1 所示：

圖 1 工作原理圖

安裝要求

管路設計

管路設計時應予考慮如下各項

1.位置

流量計安裝位置應考慮環境溫度沒有大幅的變化，避免陽光直射，如果環境溫 度不符合要求，請考慮隔熱通風處理或保溫處理。同時避免有強腐蝕的大氣環境和含有爆炸性氣體的場所。

2.避免磁場干擾

流量計不要安裝在容易引起對電磁干擾的電動機、變頻器、變壓器或其他動力設備、電源的附近。

3.直管段長度

為了保證流量計測量精度，應保證流量計上游直管段長度至少是管徑的5倍（5D），下游直管段長度至少是管徑的 2 倍（2D）。

4.維修空間

流量計的安裝位置，應充分考慮到留有足夠的維修空間。

5.采用節流閥和旁通閥

采用節流閥和旁通閥便于維修和調零。

6.流量計的支撐

流量計不要孤立安裝在自由震動的管道上，應該裝有支撐底座固定測量管。當流量計安裝在地下時，進出管道兩端均應安裝支撐物，流量計上方安裝金屬保護板。
