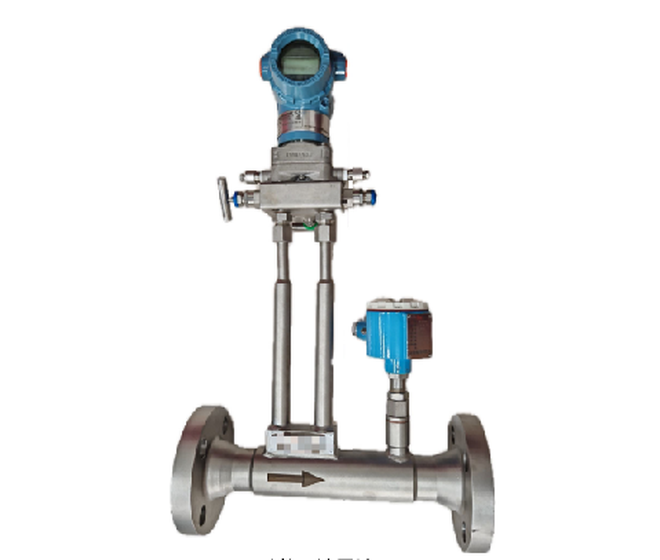

動靜壓流量計

1 概述

    利用差壓原理進行流量測量是當今世界上最可靠的流量測量方式之一，代表產品—孔板、文丘里、噴嘴都有著悠久的歷史，人們對它的安裝、使用和檢修都非常熟悉。

動靜壓流量計結合了文丘里和均速管兩種不同差壓技術的優點。是一種非常獨特的新型差壓式流量計。動靜壓流量計由一段特殊的文丘里管和測量探頭組成。這段文丘里相當于加速整流區，大大的加快流速，并且顯著的增加輸出的差壓值，同時也增大了量程比。

2、產品特點

2.1 按照紊流的流體特性確定開孔位置，并合理的確定開孔大小，使取得的平均差壓能真實反映平均流速；

2.2 精度高，量程比大；

2.3 極小的節流面積，永 久壓損率最低；

3、產品主要技術指標

3.1公稱通徑:   DN  = 50～450(mm)

3.2公稱壓力:   PN  ≤26MPa

3.3工作溫度:   t =  -50～550（℃）

3.4精確度：   ± 0.5﹪

3.5重復性：   0.15﹪

4、測量原理

    如圖所示，當充分紊流的流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流量傳感器通過多組取壓孔檢測流體所產生的平均差壓，與流量的平方成正比。

5、結構形式

安裝結構如圖所示
