項目的設計審核對工程項目非常關鍵，對于儀表工程設計審核的主要內容和審核方法、注意事項等做了詳細的闡述，使儀表工程人員的審核工作思路清晰、輕松自如。流量計的選型的關鍵在以下幾點：根據被測流體的性質及流動情況確定流量取樣裝置的方式和測量儀表的型式和規格、選型要完全符合工藝提供的儀表條件、考慮精度等級和經濟性、考慮測量的安全。 1 、根據被測流體的性質及流動情況確定流量儀表的型式和規格 流體的性質及流動情況決定流量計的形式和規格。首先選型要考慮流體的幾個關鍵物理和化學性質：流體的狀態（固態氣態還是液態）、流體的導電性、流體的化學腐蝕性、流體的粘度。其次要充分了解各種形式的流量儀表的應用范圍。 在選型時應綜合考慮流體的理化特性。處于固態的流體一般為粉塵或塊壯，流量計選型只有沖量式流量計、皮帶稱和軌道衡三種。處于液態和氣態的流體的流量儀表形式比較多，一般流量儀表有專用于氣體測量的系列和型號，例如我們用的科氏力質量流量計就有專用與氣體測量的系列型號。液體工況比較差的情況不外呼腐蝕、導電、帶固體顆粒，這種情況下選擇電磁流量計。適應高粘讀度的流量計主要有橢圓齒輪流量計、腰輪流量計、刮板流量計、靶式流量計、楔形流量計等，具體還要根據精度、經濟性要求和其他實際工況確定。最后對于具有腐蝕的流體在選型時一定要注意流量計接液材質的選擇，例如在電磁流量計用于測量鹽酸液體時電極一定要采用鉭電極否則電極很容易就被腐蝕掉了。 2 、選型要完全符合工藝提供的儀表條件 流量計的選擇要充分考慮工藝提供的儀表條件。首先要考慮介質的靜壓和溫度，流量計的靜壓和耐溫也是保證儀表使用壽命和準確度的重要一環，儀表的靜壓即耐壓程度，它應稍大于被測介質的工作壓力，一般取1.25倍，以保證不發生泄漏或意外。第二量程范圍的選擇，主要是儀表刻度上限的選擇。選小了，易過載，損壞儀表；選大了，有礙于測量的準確性。國家標準規定流量不超過滿刻度的95%；正常流量為滿刻度的70%～85%；最小流量不小于滿刻度的30%。最后比較重要的儀表條件是工藝管徑，有些流量計沒有特別大口徑的，有些大口徑的流量計價格十分昂貴，目前比較適合大管徑的流量儀表有笛形勻速管、插入式旋渦、插入式渦輪、電磁流量計、文丘里管、超聲波流量計。 3、 考慮精度等級和經濟性 流量計的精度等級要符合國家經委［1983］244號文件《能源計量器具準確度的要求》上的規定。一般對精度要求比較高的地方主要有進廠和進生產裝置的原料計量、出裝置和出廠銷售的成品計量、工藝配方原料的計量、價格昂貴的物質計量等。 對于以上這幾種精度要求比較高的場合選擇科氏力質量流量計，雖然科氏力質量流量計的價格比較昂貴但其在精度、穩定性和可靠性上帶來的經濟效益是遠大于儀表本身的價格的。對于生產裝置中只做一般參考的流量通常選用價格比較低的玻璃轉子和金屬轉子等價格便宜的流量計。生產中公用工程上的氣體（空氣、氮氣、蒸氣）通常采用渦節流量計，各種水主要用電磁流量計，這兩種選擇是即經濟又能滿足精度要求的。 4 、考慮測量的安全性 流量測量的安全可靠，首先是測量方式可靠，即取樣裝置在運行中不會發生機械強度或電氣回路故障而引起事故；二是測量儀表無論在正常生產或故障情況下都不致影響生產系統的安全。例如，對發電廠高溫高壓主蒸汽流量的測量，其安裝于管道中的一次測量元件必須牢固，以確保在高速汽流沖刷下不發生機構損壞。因此，一般都優先選用標準節流裝置，而不選用懸臂梁式雙重喇叭管或插入式流量計等非標準測速裝置，以及結構強度低的靶式、渦輪流量計等。燃油電廠和有可燃性氣體的場合，應選用防爆型儀表。 結束語 沒有一種測量方式或流量計對各種流體及流動情況都能適應的，不同的測量方式和結構，要求不同的測量操作、使用方法和使用條件，每種型式都有它特有的優缺點。因此，應在對各種測量方式和儀表特性作比較的基礎上選擇適于生產要求的，既安生可靠又經濟耐用的型式。
1、管道中有流量，渦街傳感器無輸出或無顯示：①首先確定管道中有流量，并且大于渦街傳感器可測流量下限。②判斷放大板好壞。方法是用萬用表直流檔測“ +”端子與“-”端子之間電壓為4.6V即為正常。③判斷渦街傳感器好壞。方法是將渦街傳感頭兩引線從放大板拆下，用表測傳感頭兩引線阻值，以及傳感頭兩引線分別對外殼阻值，都應大于2M，否則需要換傳感頭。 2、管道中無流量時，有輸出信號：①儀表屏蔽線或接地不良引入干擾，加強屏蔽或重新接地；②管道振動較大，查看渦街傳感器安裝位置是否震動過大，如震動過強，應考慮在渦街流量計上游2D 處加裝減振支架。 3、流量指示值波動大①管道振動過大，振動處理方法同上；②靈敏度調得過高，降低靈敏度，利用小信號切除功能給予處理；③渦街傳感器發生體上有附著物，拆卸并清洗傳感器發生體；④工況波動大，檢查工況。4、指示值誤差大①渦街流量計上游直管段長度不夠，有氣穴現象，改變安裝地點，加整流器，保證上游直管段要求；②儀表常數設定有誤。重新標定及設定儀表常數；③渦街傳感器傳感器發生體上有附著物。拆卸并清洗傳感器發生體。
渦街流量計測量氣體、液體、蒸氣等多種介質，利用在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。渦街流量計至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30~40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游。 渦街流量計熱敏檢測元件靈敏度高，適用于較低溫度（<200℃）和較低密度的氣體測景，但因熱敏電阻用玻璃封裝，較脆弱，敞易受流體中的污物、有害物質及顆粒物的影響，所以被測介質還應足清潔的液體或氣體。壓電元件耐臟，因而應用較廣，但測低密度、低流速氣體，環境振動較大的場合就不宜選用。 渦街流量計技術指標的提高是行業發展的追求，如測量范圍，電阻從超導到1014Ω，溫度從接近絕對零度到1010℃。如測量準確度，時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大，可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用。

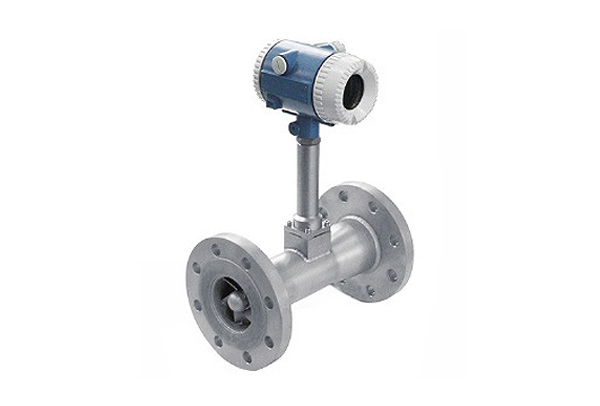

對于天然氣用旋進漩渦流量計來測量所必要的前提要具備三大要素：1、對氣流條件的要求(1)被測氣體應為單相的、連續地流經管道的圓管流。(2)氣體流經流量計之前，其流速必須與管道軸線平行，不得有旋渦流。(3)氣流應是亞音速、非脈動的，其流量隨時間變化比較緩慢。2、對流量計的安裝要求該種儀表對工藝安裝及使用環境沒有太多的特殊要求，但任何一類流量測量儀表都有這樣一種共性，即盡可能避免振動及高溫環境隨離流態干擾元件（如壓縮機、分離器、調壓閥、大小頭及匯管、彎頭等）、保持儀表前后直管段內壁光滑平直、保證被測介質為潔凈的單相流體等。3、流量計安裝使用中應注意的事項旋進漩渦流量計無機械可動部件，體積小，耐腐蝕，性能穩定；可直接顯示介質的工作壓力、溫度、流量以及標準狀態下的氣量；量程范圍寬，計量誤差小等優點，現已廣泛用于油氣井的生產計量和天然氣的銷售計量中。在多年來的現場應用中，我們認為該流量計最適合于較為干凈的干氣計量，漸成為中小用氣計量的計量儀表。

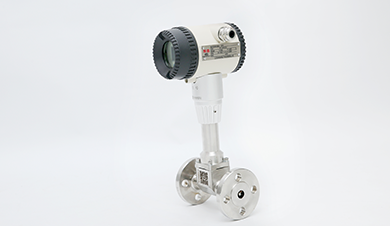

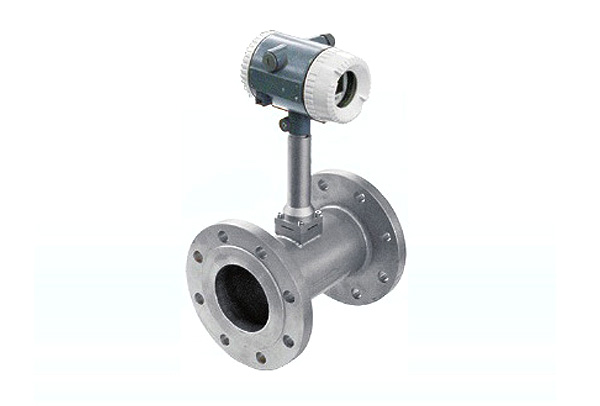

渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要適用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。所以普遍用于石油、化工、電力、輕工等部分工業管道中測量液體或氣體的流量。也可用于城市供水、供熱、汽鍋供水、醫療行業流體管道的流量測量。渦街流量計的特點是無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。 1、測量介質： 氣體、液體、蒸汽2、連接方式：法蘭卡裝式、法蘭式、插入式3、口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,1004、法蘭連接式口徑選擇 100,150,2005、流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸汽流量范圍見表36、測量精度 1.0級 1.5級7、被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -25℃～250℃8、輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V9、脈沖占空比約50%,傳輸距離為100m10、脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m11、儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃12、材質 不銹鋼, 鋁合金13、電源 DC24V或鋰電池3.6V14、防爆等級 本安型iaIIbT3-T6，防護等級 IP65 下面我們來談一談渦街流量計接線要求：1.一般情況下，渦街流量計與智能流量積算儀的接線采用三芯屏蔽（RVVP3*0.75mm）屏蔽層應可靠的接在放大器盒內的接地螺絲上。2.連接線不能與電力線排放在一起，至少間隔在50cm以上，應該單獨穿行在金屬管中。連接線要固定好，不可以晃動。

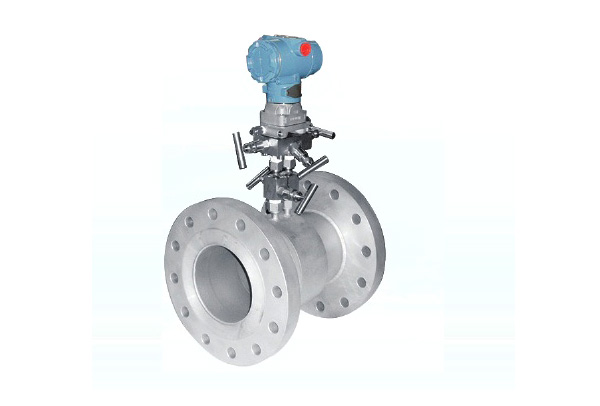

孔板流量計在安裝前應仔細核對標準孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+"的一端應與流體上游管端聯接，標有“-”的一端應與流體下游管段連接。對于新設管路系統來說，必須先經過掃線后再安裝標準孔板，以防止管內雜物堵塞或損傷標準孔板導致測量準確度下降。標準孔板的中心線應當與管道中心線同軸。 孔板流量計在安裝時對管道有著如下要求： 1、流量計安裝時應配有一段測量管，至少保持前10DN，后5DN的等徑直管段，以提高測量精度。 2、在流量計前后若需安裝閥門，最后選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。 3、引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。 4、測量液體流量是引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。 5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如溫度0℃以下）加伴熱管防止結冰。在測量贓物流量時，應附設隔離器或沉降器。 6、引壓管路內必須始終保持單向流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排水閥，在新裝或檢修差壓變送器時應特別注意。
1.為什么用試電筆測不出電壓？答：如果零線斷，試電筆是測不出的，101車間溴化鋰通訊盤就是這樣，用試電筆量，有220，用萬用表量，對地都有220伏，說明零線沒有。2.為什么電腦上的參數會突然劃直線，或者數字較大？答：是因為干擾引起的，往往我們測量信號輸入是好的，安全柵出入電流值都是對的，這樣就是干擾，需要接地，包括儀表盤接地，屏蔽線接地，信號負接地等。101車間西冷就是這樣。3.為什么蒸汽不用的時候數字流量計會有流量數？答：需要確認是不是渦街有干擾或者小信號輸出，不可以直接在數字顯示儀上切除信號，可以從渦街處斷開，然后加4--20毫安信號。看數字顯示儀是不是還有輸出值，如果有，則是電纜干擾，可以切，如果沒有，就是渦街的問題，可以修正渦街的參數。直到數字顯示儀沒有數字。301蒸汽就是這樣。4.為什么電磁流量計更換顯示器以后，流量系數設定對了，流量還是少？答：是口徑沒有對，106車間總井水就是。5.為什么電磁流量計顯示部分會閃，看不到字？答：故障。需要更新，。106污水補水就是這樣。6.為什么壓縮空氣會沒有流量了?測量現場電流,電壓都正常?答:因為安全柵到模塊之間的線斷了，102壓風就是這樣情況。7.為什么電磁流量計沒有流量了？答:是線圈斷線,或者是電極問題,電阻測量無窮大.就是線圈問題.105碳提鹽水就是這樣.8.為什么電磁流量計會出現上萬的巨大流量？答：是因為有凝露，接線處需要清理，AEA自來水，103老線的鹽水就是這樣。肯特人說的。9.為什么熱能計量的溫度會出現-50度情況？答：是溫變模塊進水，或者溫度計內漏，105合成熱能計量低溫水供溫就是這樣。其他包括掉電，開路，短路等。10.為什么熱能計量的溫度值會出現供溫高于出溫？答：不是接線問題，是車間出現串水。比如百里高的普通鹽水，低溫水就是這樣11.為什么數字顯示儀表數字會跳，并且無法校驗合格？答：存在380V電源的數字顯示儀表，特別是設備帶的儀表，207車間微分的凍干機就是這樣，2線制都是火線。12.為什么無紙記錄儀數字會跳亂？答：有干擾源，需要每路檢查，對干擾源屏蔽或安全柵隔離。205車間中和崗位就是因為從物控部來的液位是4線制，220V電源，需要隔離13電子稱重系統為什么不回零或者零位數字變化？答：是因為四角傳感器有影響，抗勁，需要敲擊，205車間周轉罐就是這樣。14密度計為什么經常測不出密度？答：流速是不是超過1米/S,或者是空氣，氣泡。硫酸鈉就是這樣，數小時后正常。15氣體報警儀顯示值不變為什么存在異常？答：數字顯示儀的顯示值不變不一定正常，需要加信號校驗，204車間TMP崗位就是這樣。不按確認鍵不顯示實際值。16無紙記錄儀加不上信號為什么？答：是不是通道對應不對？一定在16個通道下，加信號，不存在屏蔽。204車間新異丙就是這樣。17.電子稱重顯示儀M鍵不動，為什么？答：更換小集成塊，正常，苯肼電子稱重就是。18.二位三通電磁閥手動不工作為什么？答：是二位三通的手動執行部位堵塞，打開清理，注意彈簧，注意方向，205車間硫酸鈉就是這樣。19.電子稱重裝置的傳感器是不是可以互換？答：完全可以，雖然輸出毫伏不是特別一致，但是可以標過去，傳感器的高度一定要平行。不平行可以墊。207車間醋化就是這樣。20.二位三通電磁閥為什么漏氣后需要揆管子？答：這樣可以憋住壓力，利用脈沖使氣門閉合，重新工作。205硫酸鈉就是這樣，氣壓低的時候，特別管用。
